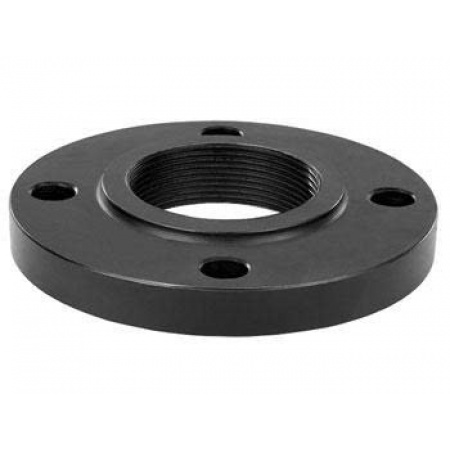

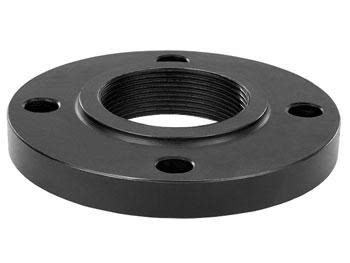

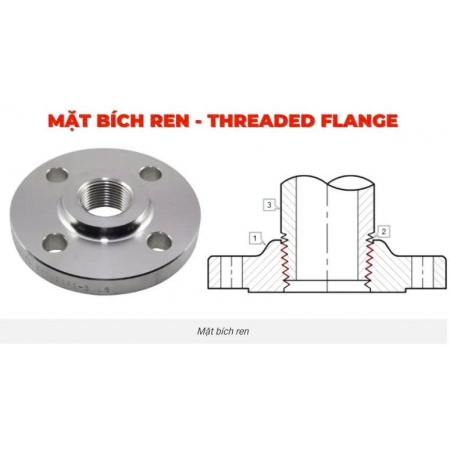

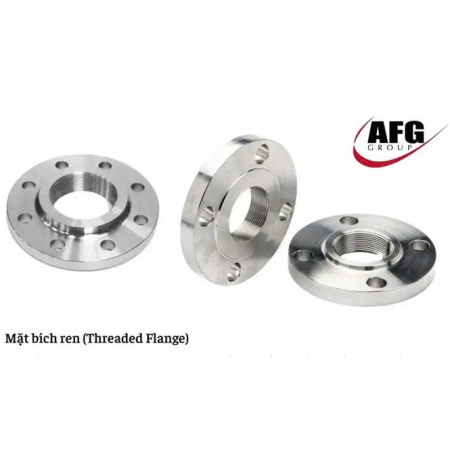

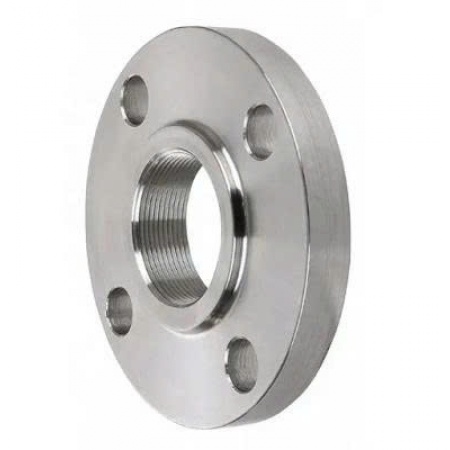

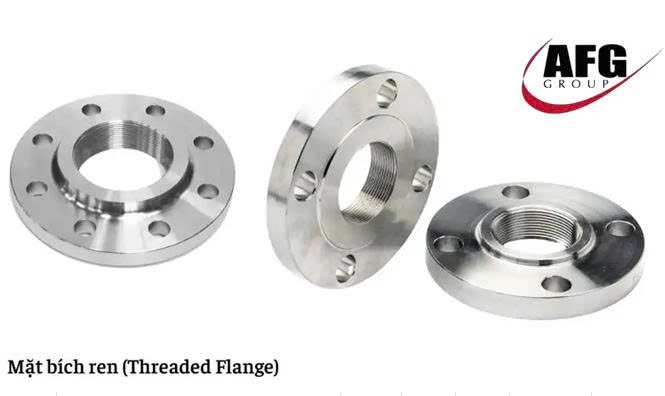

Mặt bích ren (Threaded Flange) là một loại mặt bích gắn kết với hệ thống đường ống bằng mối ghép ren. Mặt bích ren là ren trong và ống là ren bên ngoài. Mặt bích ren inox được sản xuất từ vật liệu thép không gỉ SUS 304, 304L, 316, 316L.
Mặt bích ren được sử dụng phổ biến trong hệ thống đường ống có đường kính nhỏ và ưu điểm là dễ dàng lắp ráp mà không cần hàn ống. Mặt bích ren phù hợp với các hệ thống đường ống có áp suất thấp, nhiệt độ thấp và các hệ thống không liên quan đến hàn, đốt và mài vì sẽ làm lỏng mối ren.
Thông số kỹ thuật mặt bích ren inox tiêu chuẩn ANSI B16.5 Class 300 Flanges
| Nom. Pipe Size | O | T1 | R | X | No.2& Dia. of Holes | Bolt Circle Dia. | L21 | H | B23 | L | B | r | L34 | B3 | D | C | THr |
| 1/2 | 3.75 | 0.56 | 1.38 | 1.5. | 4-0.62 | 2.62 | 2.06 | 0.84 | 0.62 | 0.88 | 0.88 | 0.12 | 0.88 | 0.90 | 0.38 | 0.93 | 0.62 |
| 3/4 | 4.62 | 0.62 | 1.69 | 1.88 | 4-0.75 | 3.25 | 2.25 | 1.05 | 0.82 | 1.00 | 1.09 | 0.12 | 1.00 | 1.11 | 0.44 | 1.14 | 0.62 |
| 1 | 4.88 | 0.69 | 2.00 | 2.12 | 4-0.75 | 3.50 | 2.44 | 1.32 | 1.05 | 1.06 | 1.36 | 0.12 | 1.06 | 1.38 | 0.50 | 1.41 | 0.69 |
| 1-1/4 | 5.25 | 0.75 | 2.50 | 2.50 | 4-0.75 | 3.88 | 2.56 | 1.66 | 1.38 | 1.06 | 1.70 | 0.19 | 1.06 | 1.72 | 0.56 | 1.75 | 0.81 |
| 1-1/2 | 6.12 | 0.81 | 2.88 | 2.75 | 4-0.88 | 4.50 | 2.69 | 1.90 | 1.61 | 1.19 | 1.95 | 0.25 | 1.19 | 1.97 | 0.62 | 1.99 | 0.88 |
| 2 | 6.50 | 0.88 | 3.62 | 3.31 | 8-0.75 | 5.00 | 2.75 | 2.38 | 2.07 | 1.31 | 2.44 | 0.31 | 1.31 | 2.46 | 0.69 | 2.50 | 1.12 |
| 2-1/2 | 7.5 | 1.00 | 4.12 | 3.94 | 8-0.88 | 5.88 | 3.00 | 2.88 | 2.47 | 1.50 | 2.94 | 0.31 | 1.50 | 2.97 | 0.75 | 3.00 | 1.25 |
| 3 | 8.25 | 1.12 | 5.00 | 4.62 | 8-0.88 | 6.62 | 3.12 | 3.50 | 3.07 | 1.69 | 3.57 | 0.38 | 1.69 | 3.60 | 0.81 | 3.63 | 1.25 |
| 3-1/2 | 9 | 1.19 | 5.50 | 5.25 | 8-0.88 | 7.25 | 3.19 | 4.00 | 3.55 | 1.75 | 4.07 | 0.38 | 1.75 | 4.10 | 4.13 | 1.44 | |
| 4 | 10 | 1.25 | 6.19 | 5.75 | 8-0.88 | 7.88 | 3.38 | 4.50 | 4.03 | 1.88 | 4.57 | 0.44 | 1.88 | 4.60 | 4.63 | 1.44 | |
| 5 | 11 | 1.38 | 7.31 | 7.00 | 8-0.88 | 9.25 | 3.88 | 5.56 | 5.05 | 2.00 | 5.66 | 0.44 | 2.00 | 5.69 | 5.69 | 1.69 | |
| 6 | 12.50 | 1.44 | 8.50 | 8.12 | 12-0.88 | 10.62 | 3.88 | 6.63 | 6.07 | 2.06 | 6.72 | 0.50 | 2.06 | 6.75 | 6.75 | 1.81 | |
| 8 | 15.00 | 1.62 | 10.62 | 10.25 | 12-1.00 | 13.00 | 4.38 | 8.63 | 7.98 | 2.44 | 8.72 | 0.50 | 2.44 | 8.75 | 8.75 | 2.00 | |
| 10 | 17.50 | 1.88 | 12.75 | 12.62 | 16-1.12 | 15.25 | 4.62 | 10.75 | 10.02 | 2.62 | 10.88 | 0.50 | 3.75 | 10.92 | 10.88 | 2.19 | |
| 12 | 20.50 | 2.00 | 15.00 | 14.75 | 16-1.25 | 17.75 | 5.12 | 12.75 | 12.00 | 2.88 | 12.88 | 0.50 | 4.00 | 12.92 | 12.94 | 2.38 | |
| 14 | 23.00 | 2.12 | 16.25 | 16.75 | 20-1.25 | 20.25 | 5.62 | 14.00 | 13.25 | 3.00 | 14.14 | 0.50 | 4.38 | 14.18 | 14.19 | 2.50 | |
| 16 | 25.50 | 2.25 | 18.50 | 19.00 | 20-1.38 | 22.50 | 5.75 | 16.00 | 15.25 | 3.25 | 16.16 | 0.50 | 4.75 | 16.19 | 16.19 | 2.69 | |
| 18 | 28.00 | 2.38 | 21.00 | 21.00 | 24-1.38 | 24.75 | 6.25 | 18.00 | 17.25 | 3.50 | 18.18 | 0.50 | 5.12 | 18.20 | 18.19 | 2.75 | |
| 20 | 30.50 | 2.50 | 23.00 | 23.12 | 24-1.38 | 27.00 | 6.38 | 20.00 | 19.25 | 3.75 | 20.20 | 0.50 | 5.50 | 20.25 | 20.19 | 2.88 | |
| 22 | 33.00 | 2.63 | 25.25 | 25.25 | 24-1.63 | 29.25 | 6.50 | 22.00 | 21.25 | 4.00 | 22.22 | 0.50 | 5.75 | 22.25 | 22.19 | 3.13 | |
| 24 | 36 | 2.75 | 27.25 | 27.62 | 24-1.62 | 32.00 | 6.62 | 24.00 | 23.25 | 4.19 | 24.25 | 0.50 | 6.00 | 24.25 | 24.19 | 3.25 |
Mặt bích inox ren có một vai trò đặc biệt trong một số hệ thống đường ống:
Mặt bích inox ren được chế tạo từ inox cao cấp như SUS 304, 304L, 316, 316L. Dưới đây là một số đặc tính phổ biến của mặt bích ren inox:
Mặt bích ren được dùng phổ biến trong hệ thống đường ống mà không thể dùng phương pháp hàn nối hoặc đường ống có kích thước nhỏ cũng như khu vực dễ cháy. Ứng dụng của mặt bích ren inox thường được ứng dụng trong:
Công ty TNHH Công Nghiệp AFG chuyên cung cấp các loại sản phẩm mặt bích inox tiêu chuẩn. Có nguồn gốc xuất xứ ràng và chất lượng đạt các tiêu chuẩn quốc tế. Chúng tôi đã đồng hành cùng rất nhiều dự án lớn nhỏ từ Nhà máy gang thép Formosa Hà Tĩnh, nhà máy Vinfast, Visip…
Tại AFG chúng tôi cung cấp các loại ống, phụ kiện inox xuất xứ trong nước và nước ngoài, tuân thủ theo các tiêu chuẩn quốc tế như ASTM, ASME, DIN,…) theo yêu cầu của từng dự án.
Cam kết chất lượng trên các sản phẩm thép không gỉ mà mình phân phối với mong muốn hợp tác lâu dài với các đối tác, đơn vị mua hàng, chủ thầu cũng như là chủ đầu tư. Hãy liên hệ ngay cho chúng tôi qua số hotline: 0989793086
