Van công nghiệp

Tổng quan về Van công nghiệp

Van công nghiệp (Industrial Valve) là thiết bị cơ khí chuyên dụng được lắp đặt trên các hệ thống đường ống, đóng vai trò như “người gác cổng” kỹ thuật để điều khiển, kiểm soát và đảm bảo an toàn cho dòng lưu chất – bao gồm chất lỏng, khí, hơi nước, hoặc các loại vật liệu dạng bột/hạt.

Được chế tạo từ các vật liệu có độ bền cao (như thép không gỉ, gang, đồng, nhựa kỹ thuật), van công nghiệp không chỉ hoạt động đơn thuần ở chức năng đóng/mở, mà còn là mắt xích thiết yếu trong việc điều tiết lưu lượng, áp suất, chuyển hướng dòng chảy và bảo vệ toàn bộ hệ thống khỏi các sự cố quá áp hoặc chảy ngược. Đây là thiết bị không thể thiếu trong các ngành như xử lý nước, dầu khí, hóa chất và sản xuất thực phẩm, giúp tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho toàn bộ hệ thống máy móc.

Các chức năng cốt lõi

Để giúp bạn dễ hình dung hơn, chúng ta có thể phân loại các chức năng của van công nghiệp thành 4 nhóm chính:

• Đóng/Mở (Isolation): Ngắt hoặc cho phép lưu chất đi qua hệ thống một cách hoàn toàn.
• Điều tiết (Regulation): Tinh chỉnh lưu lượng và áp suất của dòng chảy để đáp ứng đúng yêu cầu vận hành của quy trình sản xuất.
• Điều hướng & Phân phối (Distribution): Chuyển hướng dòng chảy đến các nhánh đường ống khác nhau hoặc ngăn chặn dòng chảy ngược (thông qua van một chiều).
• Bảo vệ (Protection): Đảm bảo an toàn cho hệ thống bằng cách xả áp hoặc ngăn chặn các sự cố quá áp, giúp tránh nguy cơ cháy nổ hoặc hư hỏng thiết bị đường ống.

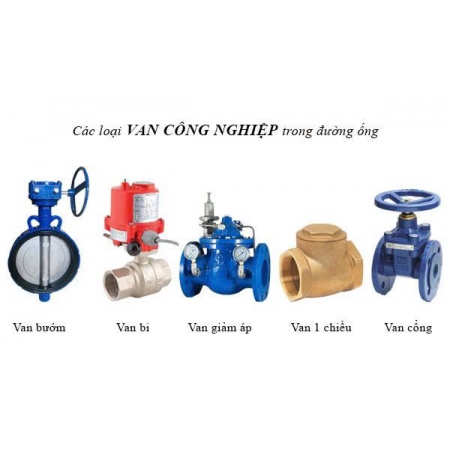

10 loại van công nghiệp phổ biến nhất hiện nay

Van công nghiệp sẽ có tên gọi và cấu tạo khác nhau. Đồng thời chi phí của các loại van công nghiệp này chiếm tới 20 đến 30% tổng chi phí  hệ thống đường ống, nếu phải thay đổi van có thể ảnh hưởng đến toàn bộ chi phí đường ống nên việc lựa chọn loại van phù hợp đóng vai trò cực kỳ quan trọng.

Cụ thể có 10 loại van công nghiệp được phổ biến chính dưới đây

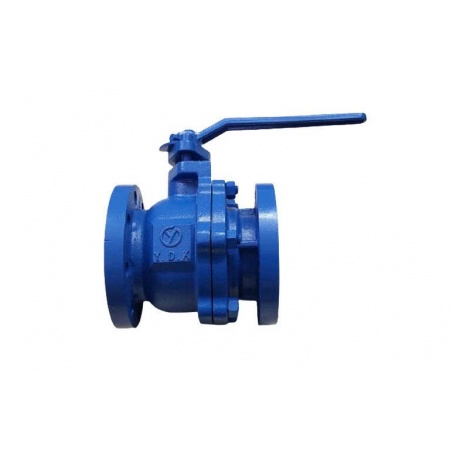

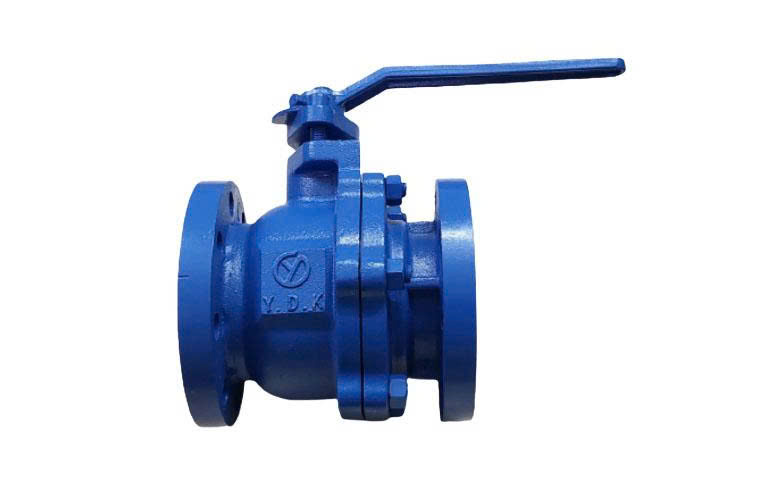

1. Van bi (Ball Valve)

Van bi là một trong những loại van công nghiệp được sử dụng phổ biến nhất hiện nay, hoạt động nhờ cơ chế hoạt động xoay của viên bi dạng rỗng phía bên trong thân van, vận hành bằng cách xoay tay cầm van một góc ≤ 90 ° để đóng, mở, điều tiết dòng chảy của môi chất rất nhanh. Loại van này có ưu điểm đóng nhanh/ mở nhanh do khá nhỏ và nhẹ.

Tiêu chuẩn: JIS B2239

Đặc tính:

• Áp suất (mpa): 1.0
• Áp suất test vỏ: 2.1 mpa
• Áp suất test lòng: 1.6 mpa
• Nhiệt độ: ≤ 200 °C
• Sử dụng cho: Nước, hơi nước, dầu

THÀNH PHẦN VẬT LIỆU Thành Phần Vật Liệu Thân phải Gang thép Thân trái Gang thép Thân trụ van 2Cr13 Viên bi SS304 Vòng đệm teflon

QUY CÁCH

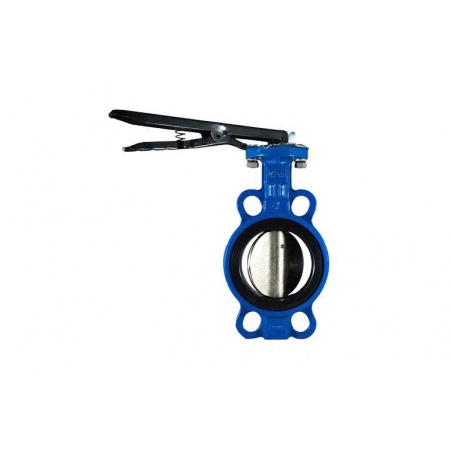

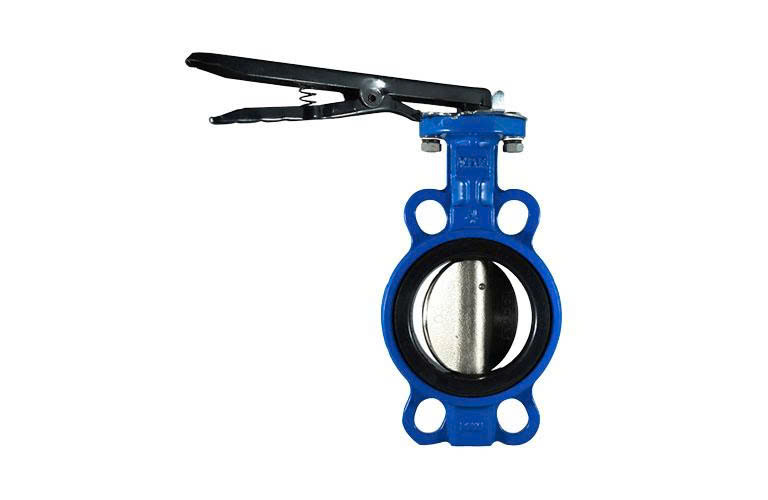

2. Van bướm (Butterfly Valve)

Van bướm được đánh giá là loại van có cấu tạo đơn giản nhất, thường ứng dụng trên các hệ thống cần có lưu lượng chất lớn chảy qua nhưng có áp suất chỉ ở mức thấp hoặc trung bình. Loại van công nghiệp này chỉ được sử dụng cho mục đích sử dụng để bắt đầu/ dừng, điều chỉnh dòng chảy.

Tiêu chuẩn: BS 4504

Đặc tính:

• Áp suất (mpa): 1.6
• Áp suất test vỏ: 2.4 mpa
• Áp suất test lòng: 1.8 mpa
• Nhiệt độ: -10°C đến 80 °C
• Sử dụng cho: Nước

THÀNH PHẦN VẬT LIỆU Thành Phần Vật Liệu Thân Van Gang thép Đĩa van SS Thân cây Gang dẻo Gioăng làm kín EPDM/NBR/PTFE

QUY CÁCH

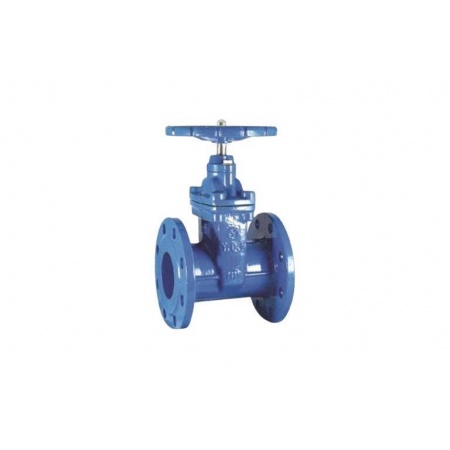

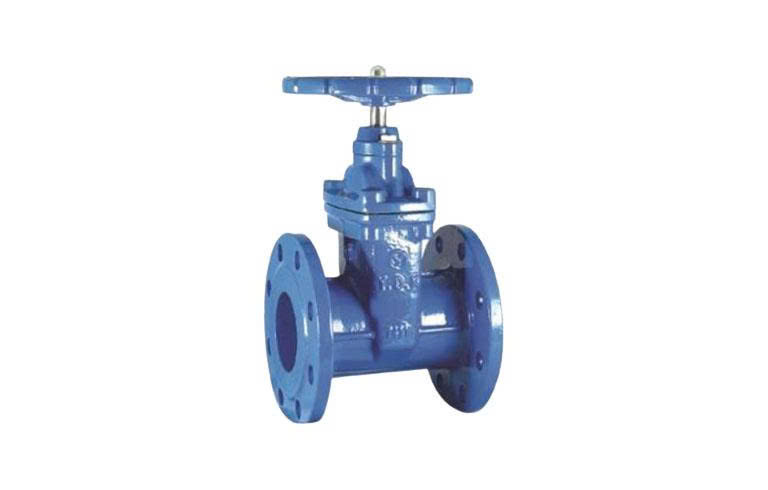

3. Van cổng (Gate Valve)

Van cổng là một loại van công nghiệp được sử dụng phổ biến để mở hoặc ngắt dòng chảy, do có cấu tạo với các cánh van chạy lên chạy xuống nhờ kết nối với tay gạt/ tay quay giống như hoạt động của cánh cửa. Van có chuyển động thẳng, hoạt động ổn định trong cả môi trường áp suất nhỏ và lớn, có khả năng ngắt tốt mà không làm ảnh hưởng đến áp suất. Cơ chế của van cổng cũng là đóng nhanh/ mở nhanh.

Tiêu chuẩn: BS 5163

• Mặt bích cuối: EN 1092 PN10/16. Mặt bích đối mặt: BS 5163

Đặc tính:

• Áp suất (mpa): 1.6
• Áp suất test mối nối: 1.76 mpa
• Áp suất test thân van: 2.4 mpa
• Nhiệt độ: -10°C đến 80 °C
• Sử dụng cho: Nước

THÀNH PHẦN VẬT LIỆU Thành Phần Vật Liệu Thân Van Gang dẻo Nắp Van Gang dẻo Ty Trục 2Cr13 Đĩa Van Gang dẻo + NBR/EPDM

QUY CÁCH

4. Van an toàn (Safety Valve)

Van an toàn là một loại van công nghiệp đặc biệt bởi van chỉ được kích hoạt khi áp suất trong đường ống chạm ngưỡng cho phép đã được cài đặt từ trước, lúc này van sẽ tự động mở để các lưu chất chảy về bể chứa nhằm đảm bảo an toàn. Khi áp suất giảm xuống mức an toàn thì van sẽ tự động đóng lại. Thiết bị này còn có thể tự kiểm soát áp suất hoặc đẩy ra một lượng chất lỏng mà không nhất thiết phải có điện năng.

Tiêu chuẩn: BS 4504

Đặc tính:

• Áp suất (mpa): 1.6
• Áp suất test lòng: 1.8 mpa
• Áp suất test vỏ: 2.4 mpa
• Nhiệt độ: -10°C đến 80 °C
• Sử dụng cho: Nước

THÀNH PHẦN VẬT LIỆU Thành Phần Vật Liệu Thân Van Gang dẻo Cabo Gang dẻo Thân van 2Cr13 Van giảm áp inox / 304 Van nhỏ inox / 304 Van cửa inox / 304

QUY CÁCH

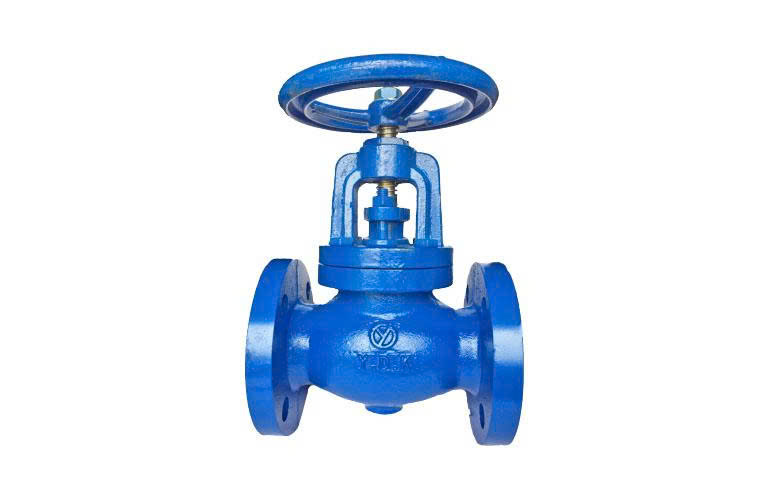

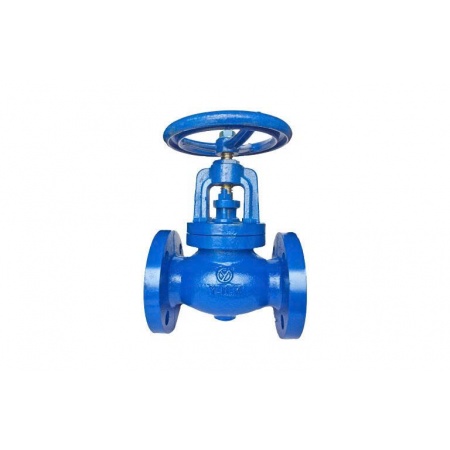

5. Van cầu (Globe Valve)

Van cầu cũng được dùng để đóng/ mở và điều chỉnh lưu lượng chất lỏng như van bi, tuy nhiên theo cơ chế đóng/ mở chậm và chỉ di chuyển theo một đường nhất định. Van cầu là thiết bị nhất định phải có trong hệ thống đường ống hơi, dầu nóng, ngoài ra cũng được ứng dụng trong hệ thống ống dẫn khí độc hại, đường ống kín cần hạn chế tối đa việc rò rỉ.

Tiêu chuẩn: JIS 10K

Đặc tính:

• Áp suất (mpa): 1.0
• Áp suất test lòng: 1.8 mpa
• Áp suất test vỏ: 2.1 mpa
• Nhiệt độ: -10°C đến 200 °C
• Sử dụng cho: Nước, hơi nước

THÀNH PHẦN VẬT LIỆU Thành Phần Vật Liệu Toàn Van Gang thép Cabo Gang thép Thân van 2Cr13 Đĩa van Gang thép Miếng đệm flexible graphite

QUY CÁCH

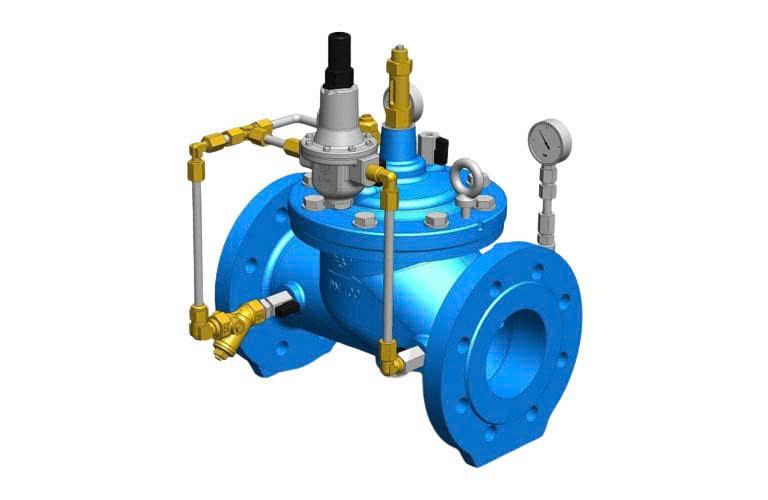

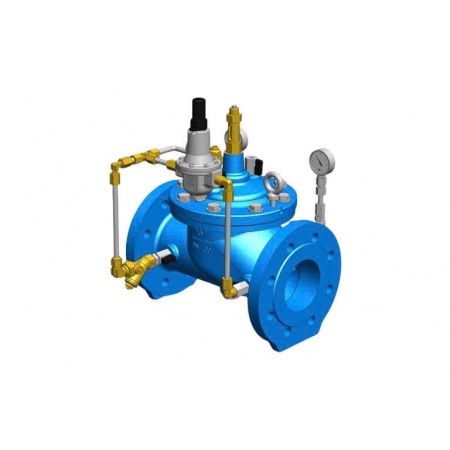

6. Van giảm áp (Pressure Reducing Valve)

Van giảm áp có vai trò chính là để giới hạn áp suất ở mức độ cho phép, giảm áp suất để đảm bảo an toàn trong hệ thống đường ống nên được ứng dụng trong rất nhiều lĩnh vực. Thiết bị sẽ luôn đảm bảo cho giảm áp sao cho áp suất đầu ra luôn phải nhỏ hơn áp suất đầu vào và tự động xả áp suất nếu đạt đến ngưỡng đã được cài đặt trước đó.

Tiêu chuẩn: JIS 10K

Đặc tính:

• Áp suất (mpa): 1.0
• Áp suất test lòng: 1.8 mpa
• Áp suất test vỏ: 2.1 mpa
• Nhiệt độ: -10°C đến 200 °C
• Sử dụng cho: Nước, hơi nước

THÀNH PHẦN VẬT LIỆU Thành Phần Vật Liệu Thân Van Gang dẻo Cabo Gang dẻo Thân van 2Cr13 Van giảm áp inox / 304 Van nhỏ inox / 304 Van cửa inox / 304

QUY CÁCH

7. Van 1 chiều (Check Valve)

Thiết bị này sẽ chỉ cho phép môi chất đi theo một đường tức là ngăn chặn dòng chảy ngược, kiểm soát được hệ thống đường ống cũng như hạn chế việc rò rỉ các chất. Khi áp suất của dòng chảy đi qua sẽ kích hoạt van mở và nếu có dấu hiệu dòng chảy đảo ngược sẽ tự động đóng van.

Van 1 chiều (Check Valve) được sử dụng nhằm đảm bảo lưu chất chảy theo một chiều cố định

Van 1 chiều là loại van có nhiều loại nhất, đáp ứng được nhu cầu của các hệ thống khác nhau. Một số loại van 1 chiều được sử dụng phổ biến hiện nay bao gồm van một chiều chữ ngã, van một chiều lá lật, van một chiều bướm, van một chiều lò xo,… Tương tự như các loại van công nghiệp khác, loại van này được sử dụng rất phổ biến trong hệ thống hơi, khí nén, nước.

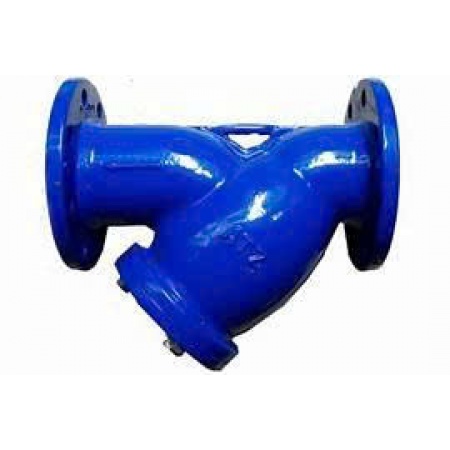

8. Van y lọc (Y-strainer Valve)

Y lọc cũng là một trong những loại van công nghiệp đặc biệt bởi nó có khả năng lọc và loại bỏ các tạp chất, cặn bã hay thậm chí cả sỏi đá khỏi dòng chảy, nhờ đó có thể bảo vệ được các thiết bị khác như đồng hồ đo áp suất, van bướm, van cầu, van bi… Loại van này được lắp rất nhiều tại các hệ thống nước sạch để đảm bảo nguồn nước chất lượng hơn cho người dân.

Van y lọc được sử dụng để loại bỏ sỏi, cát và dị vật bên trong hệ thống đường ống

Về cơ bản, y lọc là loại van có cấu tạo đơn giản nhưng vận hành ổn định và hiệu quả. Phần sỏi, cát, dị vật sẽ được giữ bên trong lưới lọc để đảm bảo độ sạch cho lưu chất trong hệ thống. Khi vệ sinh, chỉ cần tháo nắp van là có thể dễ dàng làm sạch lưới lọc.

9. Van điện từ (Solenoid Valve)

Van điện từ loại van công nghiệp này thường dùng để kiểm soát lưu lượng dòng chảy của cả chất lỏng và nén, được hoạt động tự động dựa trên nguồn điện tự động 24V, 38V hoặc 220V. Khi có dòng điện đi qua, cuộn dây điện từ sẽ tạo ra từ trường để tạo sức ép cho lò xo và chuyển đổi trạng thái đóng – mở của van.

Van điện từ có thể vận hành bằng điện nên được ưa chuộng trong dây chuyền sản xuất tự động hóa

Hiện nay, van điện từ rất được ưa chuộng nhờ tính linh hoạt cao và vận hành gần như ngay lặp tức. Loại van này được sử dụng phổ biến trong dây chuyền sản xuất tự động hóa của các nhà máy công nghiệp. Ngoài ra ở những môi trường độc hại, người ta cũng ưu tiên van điện từ vì có thể điều khiển bằng điện thay vì vận hành thủ công.

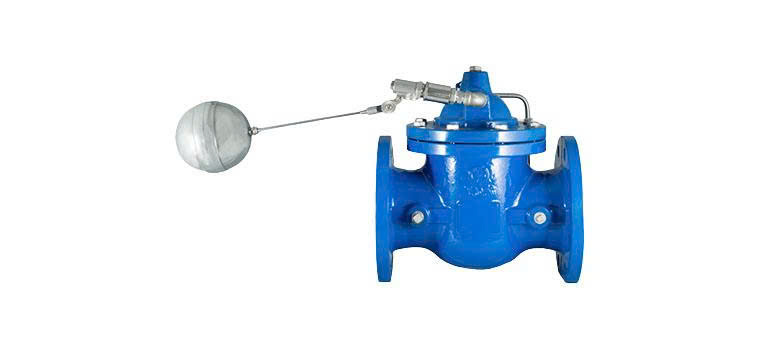

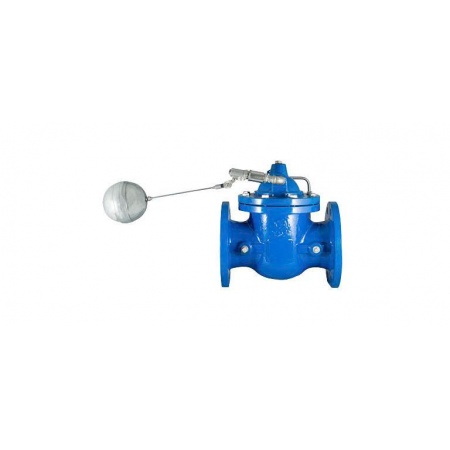

10. Van phao (Float Valve)

Van phao thường được sử dụng trong các bể chứa nước nhằm kiểm soát mực nước ổn định trong mức cho phép. Cụ thể, khi mức nước dâng ở mức độ nhất định thì phao sẽ tự nâng lên hay hạ xuống để đóng/ mở dòng chảy đạt mức ổn định. Ứng dụng chủ yếu của van phao là ở hồ bơi, bề nước của các chung cư, căn hộ, khu dân cư, nhà máy xí nghiệp,…

Van phao thường được sử dụng để kiểm soát mực nước trong hồ bơi, hồ chứa của tòa nhà, nhà máy xí nghiệp
